ENGINEERING
設備エンジニアリング
豊富な実績と確かな技術で、
製鉄設備の課題に応える。
お客様の課題やニーズを的確に捉え、各種プラントの設計・製作・据付から操業・メンテナンスまで一貫して対応します。
- 工事出来高
- 約300億円
- 施工件数
- 280件超
設備エンジニアリングの特長
01豊富な施工実績と技術力
工事出来高約300億円、施工件数280件超。長年にわたって培った経験と、優れた技術陣の緊密な連携により、製鉄設備に関するさまざまなニーズに対応しています。
02設計からメンテナンスまで一貫対応
各種プラントの設計・製作・据付けをはじめ、操業やメンテナンスまで幅広く対応。お客様が抱える課題を的確に捉え、独自のアイデアとノウハウを活かしたエンジニアリングを提供します。

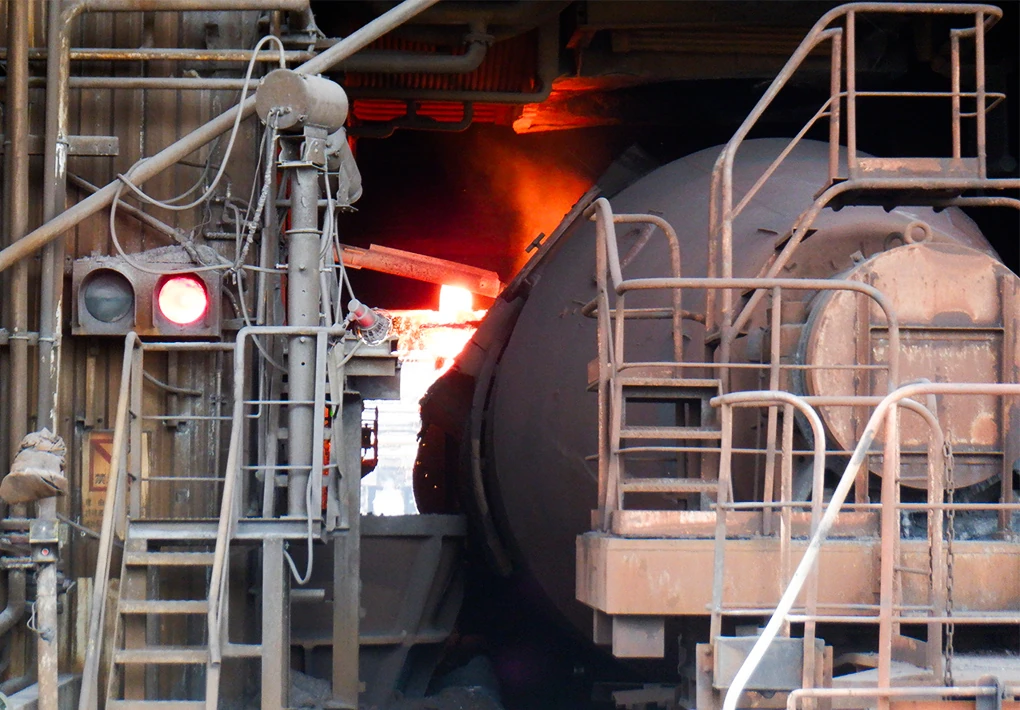

03製鋼工程を支える幅広い設備技術
溶銑予備処理設備をはじめとする精錬設備や、取鍋・タンディッシュなどに関わる耐火物施工設備を手がけています。
製鋼工程のさまざまな設備に対応するとともに、付加価値の高い製品開発にも取り組んでいます。
製鋼設備
精錬設備エンジニアリング
溶銑予備処理を中心に、脱硫・脱りん・脱Siなどの精錬設備や、鋼管精整設備を手がけています。

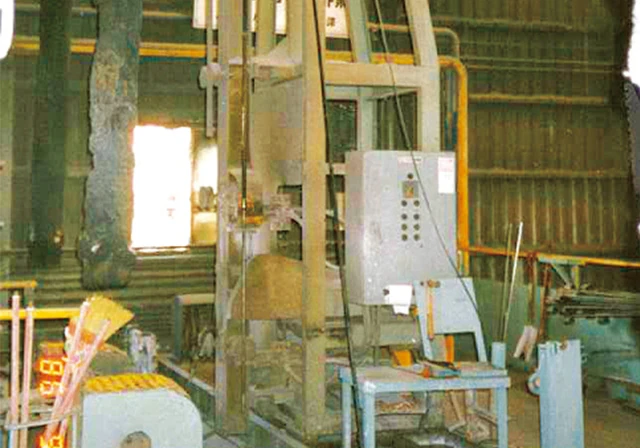

- 溶銑予備処理設備
- Mg脱Ｓ設備
- CaO脱Ｓ設備
- CaO系脱P設備

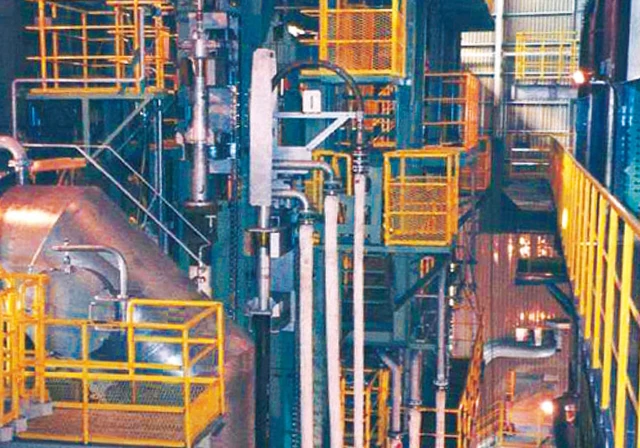

- 脱Ｓi設備
- 排滓機（ドラッガー式）
- 鋼管精整設備
耐火物施工設備エンジニアリング
取鍋やタンディッシュなどの耐火物施工に関わる設備を手がけています。
成形・解体・補修・乾燥など、さまざまな工程に対応する設備の納入実績があります。
| 納入実績 | 取鍋 | タンディッシュ | その他 |
|---|---|---|---|
| モルタル流し込み装置 振動成形装置 自動開閉中子 |
● ● |
● ● ● |
● |

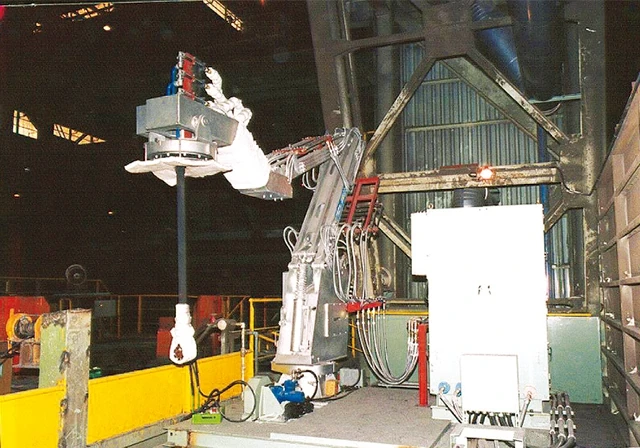

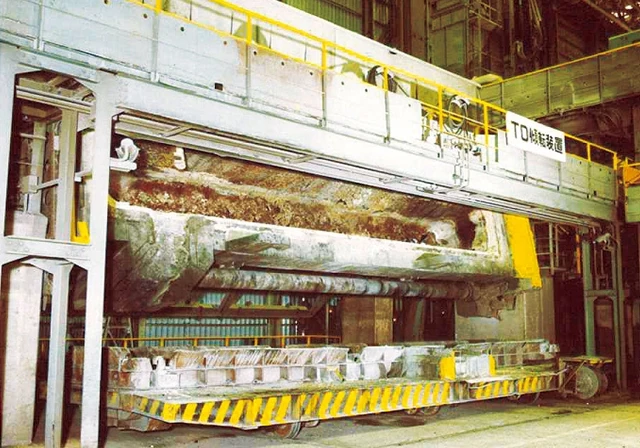

| 解体装置（ハツリ・壊し） 傾転装置・屑受装置 酸素洗浄（溶削）装置 |
● ● ● |
● ● ● |
● |
| モルタル吹付補修装置 溶射補修装置 |
● |
● |
● |
| 乾燥装置 スライディングノズル着脱装置 |
● |
● ● |
● |
| ストッパー溶鋼流量制御装置 | ● | ||
| 鉄芯着脱装置 | ● |
使用済み金物の補修・再利用
使用済みのタンディッシュカバー（TDカバー）などを補修し、繰り返し使用できるようにしています。
耐火物やスタッドの除去、曲がり矯正、減耗部の補修などを行うことで、製品寿命の延長と資源の有効活用につなげています。
01コスト削減
新品を購入するよりも安価に再利用できます。
02納期短縮
新品製作と比較して短納期での納品につながります。
03環境負荷低減
廃棄物の削減と資源の有効活用に貢献します。

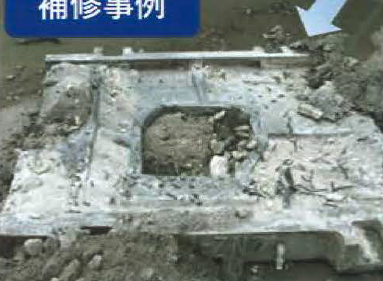

補修の流れ
-
耐火物除去 -

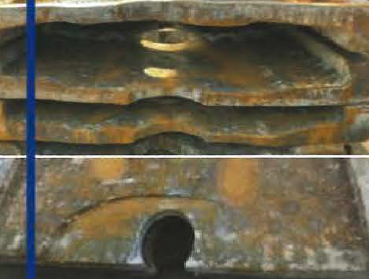

スタッド除去 -

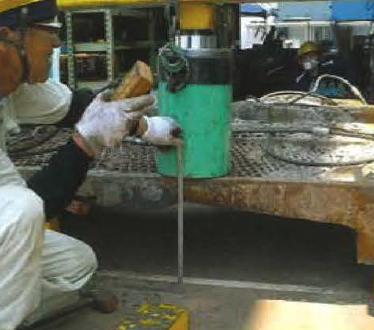

曲がり矯正 -

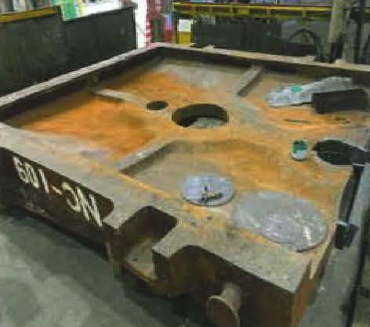

減耗部補修
ISC
スラグ処理の生産性と作業環境の改善を支える独自技術。

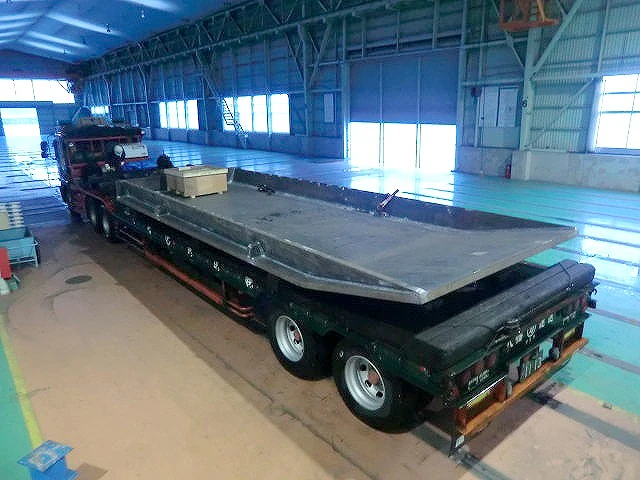

ISCは、溶融状態のスラグを鋼板製の受皿「ISC-Box」に放流し、空冷・水冷によって冷却・凝固させるスラグ処理方式です。
冷却過程での自然崩壊と、ISC-Boxから排出する際の落下による破砕効果を利用します。
従来の畠処理と比較して、生産性や面積効率、粉じんの発生抑制などに特長があります。
ISCの特長
01急冷破砕
溶融状態のスラグをISC-Boxに薄く広く放流し、空冷および水冷によって冷却・凝固させます。
冷却過程で自然崩壊を促進するとともに、ISC-Boxを傾動させて排出する際の落下によって、破砕効果を高めます。
02高い生産性と面積効率
従来の畠処理と比較して、生産性は約1.5倍（ton/人・日）、面積効率は約2倍（ton/m²・日）。
限られた作業人員や処理面積に対して、効率的なスラグ処理を実現します。
03粉じんの発生を抑制
ISC-Boxでの水冷中には水蒸気が発生しますが、粉じんの発生は認められていません。
また、ISC-Box傾動時の浮遊粉じんは、畠処理と比較して1/10まで軽減されます。
04水蒸気爆発の危険性を抑える構造
鋼板製のISC-Boxは、スラグの熱によって常に150〜300℃に保持されます。
ISC-Box上の水分が常時蒸発するため、スラグ放流時の水蒸気爆発の危険がない構造です。

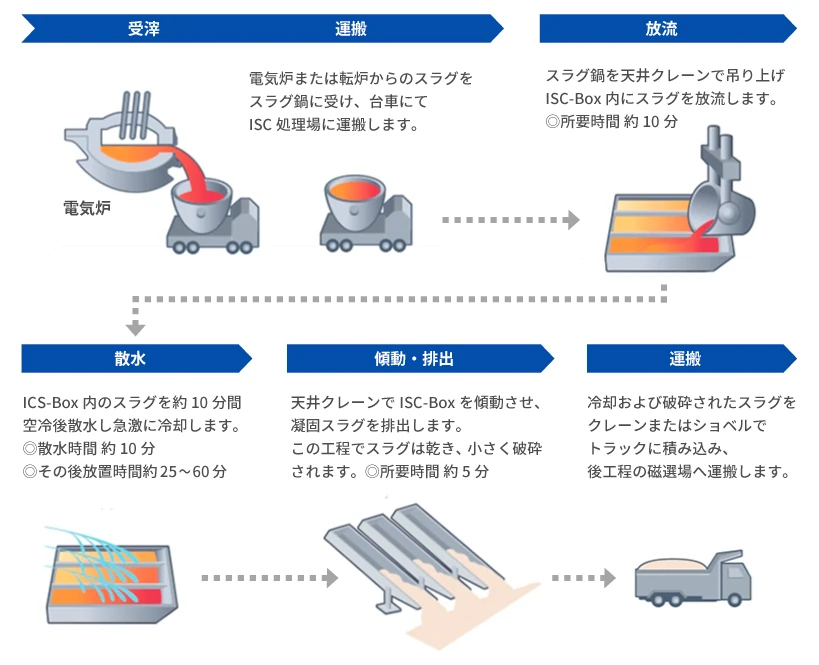

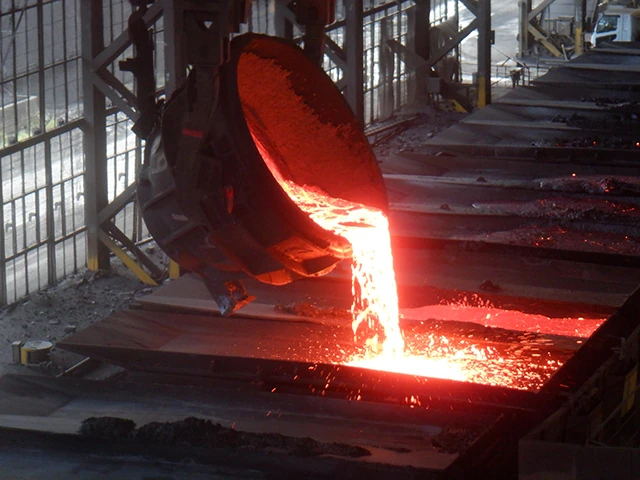

スラグ処理プロセス
ISC-Boxへのスラグ放流から冷却・凝固、傾動による排出までの工程で、スラグの自然崩壊と破砕を促進します。
粉じん量の比較
| 比較項目 | ISC | 屋内ヤード |
|---|---|---|
| 処理能力 | 大 | 小 |
| 浮遊粉じん量 | 小 | 大 |
| 降じん量 | 小 | 大 |
| 安全性 | ISC-Boxへの放流で水分管理が容易であり、水蒸気爆発はない。 | 排出面が湿っていると水蒸気爆発を起こすおそれがある。 |
| 熱作業 | 集中制御が実施でき、作業者が熱と対面することがない。 | ショベルによる高温スラグ処理のため、粉じんと熱の対面が激しい。 |
納入実績
高炉メーカー
- 日本製鉄株式会社 九州製鉄所
- 中国上海宝山製鉄所
電気炉メーカー
- 大阪製鐵株式会社
- ヤマトスチール株式会社
- 北越メタル株式会社
- 東京鋼鐵株式会社
- ダイワスチール株式会社
